Conmutador remoto de antena con AT89C2051

Para asombro de mi colega EB5EKT-Elias y para el mio propio, algo tan simple como la conmutacion con un rele, no funciona, para ser exactos, el rele conmuta pero me genera una cantidad de estacionarias increibles, incluso con la carga fantasma tenia mas de 3 de roe en casi todas las bandas de HF.



Despues de mi intento frustrado de hacer un conmutador remoto de antena con un simple rele, me decidi por algo un poco mas complejo.
El invento es el siguiente:






Un servo marca Futaba 3003 acoplado a la maneta de un conmutador de antena normal y corriente.
El molde de la maneta esta hecho con cola caliente, cuando se endurece queda como anillo al dedo :-).

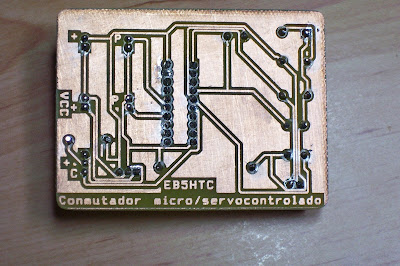

El servo esta dirigido por un microcontrolador de la familia 8051, de Atmel concretamente, AT89C2051.
Mediante el puerto 1 del micro escaneo dos pines uno para la antena A y otro para la B, cuando detecta que alguno de los dos esta a masa, envia el pulso correspondiente por un pin del puerto 3 al servo, para que este se mueva hacia la derecha 180º o se posicione a 0º.





Foto de los pulsos extraida de:
http://www.iearobotics.com/proyectos/cuadernos/ct3/ct3.html

Esto lo metemos en una caja...

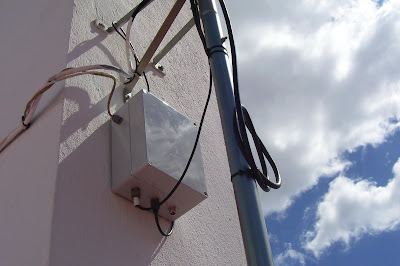

...lo colgamos y listo para conmutar.


Gracias a Juan de iearobotics.com por que sin su explicacion en la web, el servo no se hubiera movido.
Como siempre gracias a EB5EKT por su paciencia y tiempo, siempre le toca ser el betatester de mis inventos.

1 comentario:

Juan González dijo...

Hola Paco,

Encantado de que la información te fuese útil. El invento que has hecho está genial :-) Enhorabuena

Saludos, Juan
